当设备突然断电，拆开控制柜却发现保险丝烧得面目全非，手头只有一张布满符号的熔断器图纸——你是否曾陷入这种困境？图纸上密密麻麻的标注，是保障电路安全的密码，更是选对保险丝的关键，一张精准的保险丝图纸，能在电路过载时成为设备救星,反之则可能引发连锁故障。

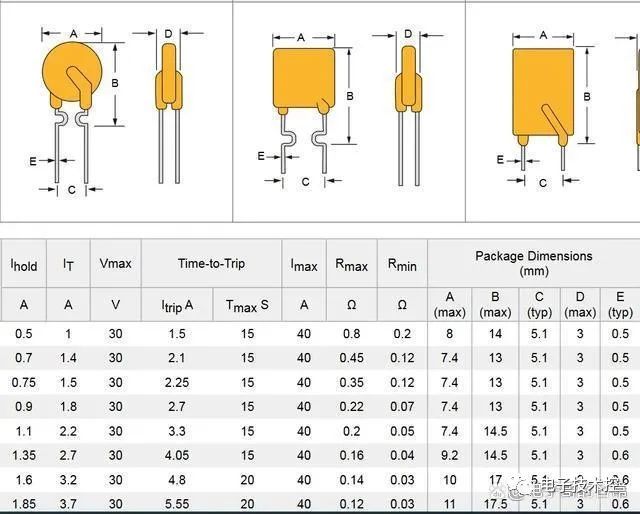

图纸是语言：解读保险丝的生命密码 保险丝图纸远非简单的图形组合，它是工程师与熔断器之间的技术契约，核心要素清晰标注：额定电流决定熔断阈值，电压等级划定安全疆域，分断能力（遮断容量）预示极限短路下的灭弧实力，图纸符号体系自成一体：矩形代表通用熔断体，内含波浪线或直线区分快断（F）与慢断（T）；工业刀闸熔断器以独特的带柄刀片图形示人；微型片式保险丝则以紧凑的矩形加引脚标识，尺寸标注更是关键，尤其在空间局促的汽车保险丝盒或PCB板（印刷电路板）上，长宽高（如ATO vs. MINI型号）差之毫厘即无法安装，理解这些基础"语法",是避免实物与图纸错配的第一步。

五大主流图纸类型与应用场景直击

工业级熔断器蓝图（NH/刀型）：场景：电力柜、变频器、大型电机保护。核心关注：高分断能力（高达100kA）、I²t焦耳积分值（匹配电机启动电流）、尺寸（如00号至3号）与底座匹配性。图纸难点：时间-电流特性曲线解读,确保在电机启动浪涌下不误动作。
汽车保险丝图纸（片式/插片式）：场景：汽车保险丝盒（Fuse Box）、新能源车PDU（电源分配单元）。核心关注：电流规格（Micro2/5A, ATO/20A）、快慢熔类型（如电机电路用慢熔）、颜色编码（国际标准）。典型问题："Mini与Low-profile Mini如何区分？" 图纸需明确长宽高及引脚形状。
电子电路保险丝规格书（管状/贴片）：场景：电源适配器、工控板、消费电子。核心关注：额定电流/电压、熔断特性（快断FF/慢断TT）、尺寸（如5×20mm玻璃管，1206贴片）、认证标志（UL/CCC）。痛点：如何通过图纸确认玻璃管保险丝的正负极？答案：通常无极性,但需看具体标注。
微型表面贴装保险丝（SMD Fuse）Datasheet：场景：手机主板、超薄设备。核心关注：超小尺寸（如0402）、高耐流密度、I²t值（抗浪涌能力）、工作温度范围。选型陷阱：忽略脉冲承受能力导致频繁烧毁。
特殊用途熔断器图纸（如光伏用）：场景：太阳能逆变器、储能系统。核心关注：直流分断能力（DC Rated）、高电压等级（如1000VDC）、耐候性。独特标注：DC电弧熄灭能力测试标准。

图纸参数背后的生死门道

I²t值：看不见的能量闸门 - 它决定了保险丝吸收瞬间过载能量（如电机启动、电容充电）而不熔断的能力。选型错配案例：某变频器频繁烧慢熔保险丝，图纸I²t值小于电机启动实际能量冲击，更换高I²t型号后解决。
分断能力：短路时的终极防线 - 低于预期短路电流会导致熔断器炸裂。关键数据：工业场景需选10kA以上，新能源车高压部分需求更高，某充电桩故障起火溯源：图纸标称分断能力6kA，实测短路电流8kA,熔断器失效。
电压降的隐藏代价 - 图纸中的冷态电阻或压降值，影响系统效率，大电流电路（如电池保护）尤需关注，压降过大会发热耗能，选择低阻型号（如铜熔体）可优化能效。
温度折减：环境的热诅咒 - 2026年行业报告（引自Global Electrotech Insights, Mar 2026）指出：约35%的保险丝早期失效源于高温环境下的未折减选型，图纸需明确工作温度与电流承载力的曲线关系,高温舱内设备需降额使用。
